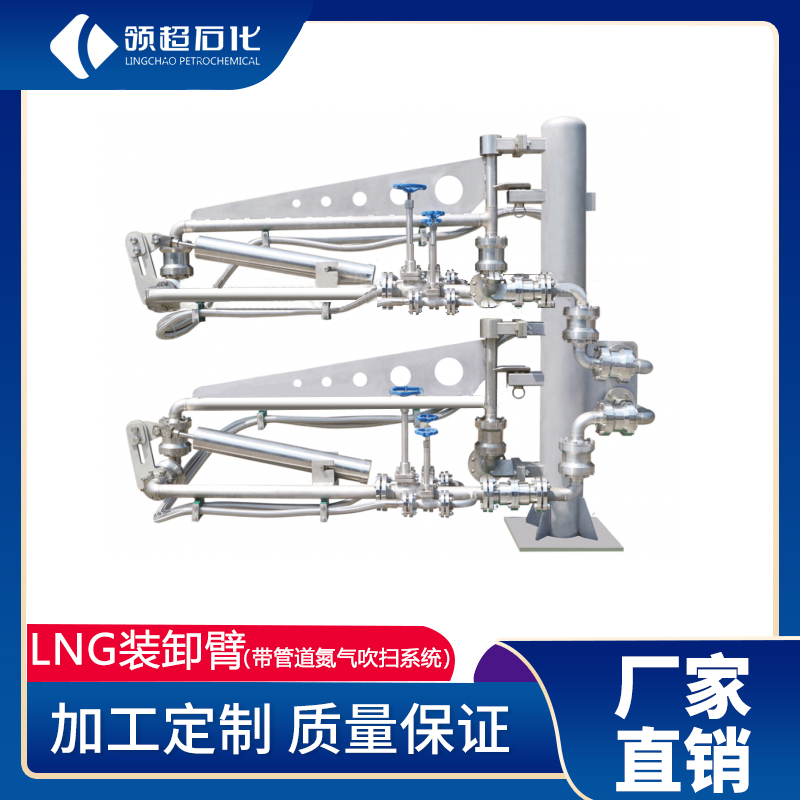

LNG鶴管結構特點：過流管道采用耐低溫性能優良的不銹鋼，配有多個低溫閥門，以方便預冷和吹掃。配有氮?dú)獯祾呦到y(tǒng)，可以有效保證旋轉接頭不會因?yàn)闈L道內的水蒸氣遇冷結冰而造成轉動失靈。密封性能遠優于OCIMF及歐盟標準的要求。

　　適用場合：低溫介質底部密閉裝卸

　　工作溫度：-196～+80℃

　　適用介質：低溫乙烯、液化天然氣等

　　公稱口徑：DN25、DN50、DN80

　　可選結構型號：AL2513D等

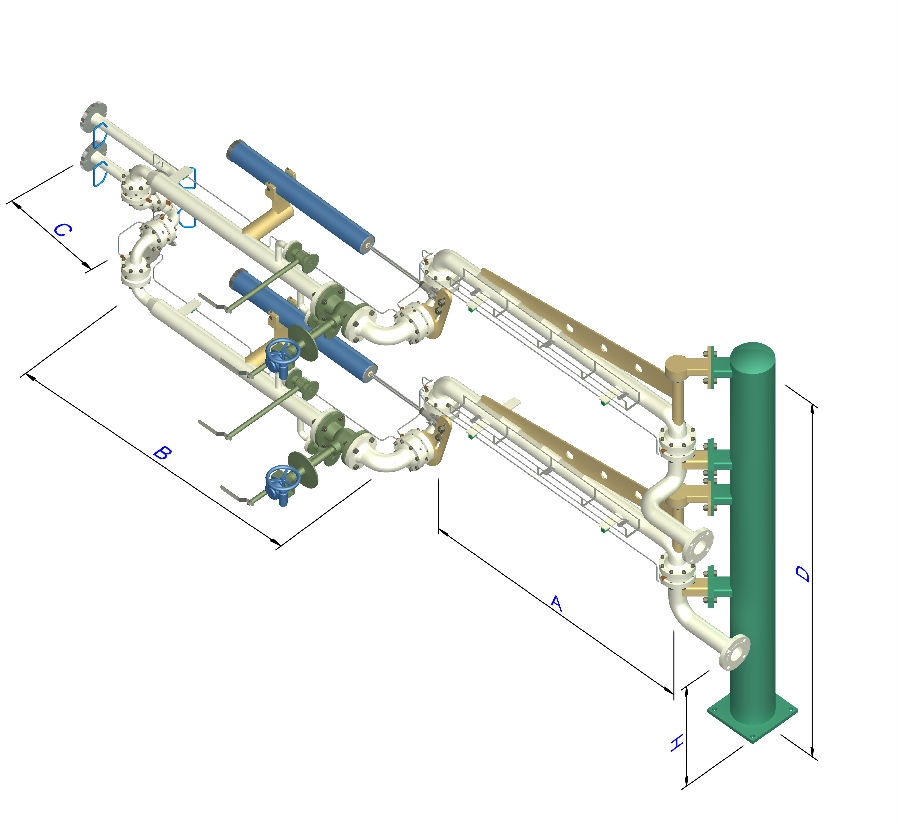

　　LNG鶴管、立柱下端配置有連接底板，采用4根螺栓固定于裝車平臺上。

　　LNG鶴管、旋轉接頭要求密封可靠、轉動靈活并具有較高的強度，使用壽命長。密封圈的更換方法簡單方便。制造低溫裝車臂的原材料必須有質量合格證明書。

　　LNG鶴管（低溫鶴管）工藝方法：

　　1.內外圈復式滾道由精密數控車床一次加工完成，保證尺寸精度

　　2.內圈不銹鋼密封面經鏡面拋光

　　3.外圈均經過T235調質處理

　　4.密封面（金屬密封面及密封圈密封面）均采用鏡面拋光

　　5.各工序有嚴格的檢查

　　6.LNG鶴管（低溫鶴管）管線焊接所有工藝管線均采用TIG鎢極氬弧焊， 焊縫經探傷檢查，達到Ⅱ級以上要求。
